PICK & PLACE PACKER

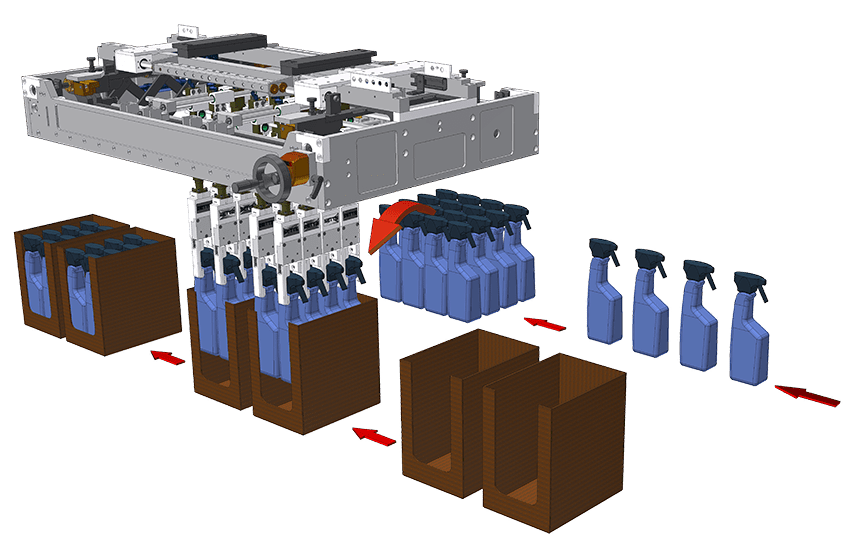

Loading products into transport packages – a task with a wide range of possibilities

When designing your packaging machine, we take into account the shape of your product, the speed requirements, possible ways of gripping the product and the space available on site, as well as any other requirements that you may have. On the basis of these factors we choose the perfect pick-and-place module for you, as well as the most suitable type of collating system and the matching type and size of gripper head, and adapt them to your project requirements.

CONVENTIONAL CASE PACKER

Highest flexibility

Thanks to its rugged welded frame and the integration of custom-tailored collating units and gripper systems as well as customised conveyor equipment, this conventional packaging machine offers numerous possibilities for use – it can handle almost everything!

Konventioneller Packer
ETT-Website_Packen_Setzpacken_konv-Packer_details_2455_31
ETT-Website_Packen_Setzpacken_konv-Packer_details_1869_6
ETT-Website_Packen_Setzpacken_konv-Packer_details_1625_1
ETT-Website_Packen_Setzpacken_konv-Packer_details_1869_3

INDUSTRIAL ROBOT

One for all

Fitted with universal or exchangeable gripper heads, this six-axes robot can perform several jobs even in a very confined space. This makes it the perfect solution for automating subsequent operations within the packaging line, especially in low-ceiling areas.

ETT-Website_Packen_Setzpacken_industrieroboter_details_2466_88
ETT-Website_Packen_Setzpacken_industrieroboter_details_2289_10
ETT-Website_Packen_Setzpacken_industrieroboter_details_2288_147
ETT-Website_Packen_Setzpacken_industrieroboter_details_2283_8

MONOBLOCK PACKER

Compact and versatile

Thanks to its compact design and the integrated case erecting unit, this monoblock packer is a place-saving alternative to convential packaging machines. A great variety of products can be processed at a speed of up to 14 cases per minute. The cases can optionally be sealed with hot glue or self-adhesive tape. The universal gripper head including its rotating unit are customised to the project requirements to ensure optimum performance in handling your product.

Packer
ETT-Website_Packen_Setzpacken_Monoblock_details_1652_1
ETT-Website_Packen_Setzpacken_Monoblock_details_2253_3
ETT-Website_Packen_Setzpacken_Monoblock_details_2429_9
ETT-Website_Packen_Setzpacken_Monoblock_details_2411_21

Roboblock

Concentrated robot technology in confined spaces

Due to its compact design, this packaging machine is perfectly suitable for the entry into automation. By using versatile industrial robots, a great variety of products can be processed with this system. The roboblock can optionally be fitted with a fully automatic changeover feature including automatic change of gripper heads.

ETT-Website_Packen_Setzpacken_Roboblock_details_2372_53
ETT-Website_Packen_Setzpacken_Roboblock_details_2324_5
ETT-Website_Packen_Setzpacken_Roboblock_details_2292_1

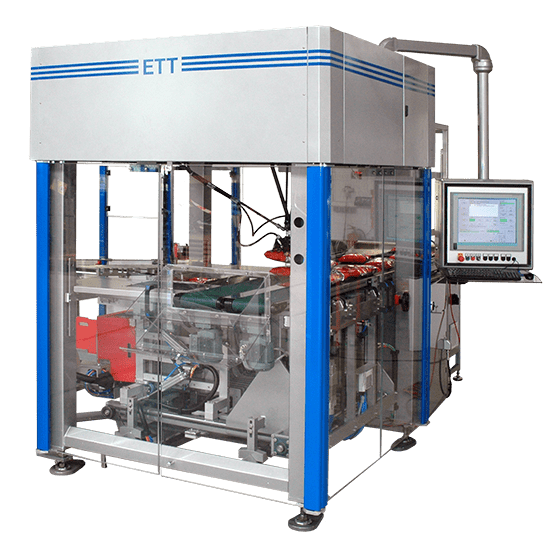

Picker

Fast and powerful

This packaging machine is the perfect solution for packing lightweight products that have to be picked up individually and packed at high speeds. By using optimised gripping or vacuum systems, the products can be picked up quickly and safely from the infeed conveyor belt (line tracking) and loaded into the transport packaging.

ETT-Website_Packen_Setzpacken_Picker_details_1695_1
ETT-Website_Packen_Setzpacken_Picker_details_1804_1
ETT-Website_Packen_Setzpacken_Picker_details_1702_1

MAKE A NON-BINDING ENQUIRY NOW

ETT are looking forward to implement your project in close cooperation with you. Send us a non-binding enquiry, our team would be pleased to give you advice.

Send a project enquiry

Vertrieb Mail_EN

Vorsammlungen

Wir bieten Ihnen die perfekte Vorsammlung für die von Ihnen benötigte Leistung, Produktart und Packmatrix

Von einer einfachen Reihenvorsammlung für geringe Produktleistungen bis zu Kanalgruppierung Linienverteiler für die höchste Leistungsklasse. Optional ist z.B. eine Farbsortimentierung oder auch Produkttransport in Trägersystemen verfügbar. Auf Basis unserer langjährigen Erfahrung wählen wir aus unserem Standardprogramm das geeignetste System aus und integrieren es (ggf. mit projektspezifischen Anpassungen) in das Packmodul.

Linienaufteiler
Die Kanalgruppierung mit Linienaufteiler ist für eine hohe Leistung konzipiert. Dank dem einfachen Aufbau sind außerdem sowohl Umrüstzeit als auch Formatteilkosten sehr gering gehalten, zudem ist eine automatische Formatteilverstellung verfügbar.
Lagenvorsammlung
In der Lagenvorsammlung werden die Produkte reihenweise abgeschoben und als komplette Lage in die Umverpackung gesetzt. Durch die elektromechanischen Linearachsen eignet sich diese Vorsammlung optimal für die vollautomatische Verstellung.
Multistep-Vorsammlung
Die Multistep ist eine zweizügige Fächerkette in der die Produkte einzeln vorgesammelt und blockweise entnommen werden. Sie stellt damit die ideale Lösung für empfindliche, wenig staufähige Produkte dar und eignet sich zudem hervorragend zum Aufrichten von flach einlaufenden aber vertikal einzupackenden Produkten.
Schneckenvorsammlung
Insbesondere staufähige Produkte, wie zum Beispiel speziell geformte Triggerflaschen, können durch die Schneckenvorsammlung – die Produkte werden durch die rotierende Schnecke vortransportiert – optimal für den Packer vorgruppiert und bei Bedarf um 90° gedreht werden. Diese Vorsammlung eignet sich auch optimal für den Produkttransport im Trägersystem.
Kammvorsammlung
Die Produkte werden reihenweise in die Kanäle des Kamms gefahren, der anschließend solange weiter taktet, bis die Lage komplett ist. Nach der Produktentnahme durch den Greifer taktet das System genauso zurück und die Produktlage wird aus der anderen Endlage entnommen.

Greiferköpfe

Abhängig vom Produkt, der Umverpackung, der gewählten Vorsammlung und der geforderten Leistung wird die für Sie wirtschaftlichste Greiferkopfkonstellation ausgewählt.

Das komplette oben dargestellte Greiferkopfportfolio wird im eigenen Haus gefertigt.

Linienaufteiler
Die Kanalgruppierung mit Linienaufteiler ist für eine hohe Leistung konzipiert. Dank dem einfachen Aufbau sind außerdem sowohl Umrüstzeit als auch Formatteilkosten sehr gering gehalten, zudem ist eine automatische Formatteilverstellung verfügbar.
Lagenvorsammlung
In der Lagenvorsammlung werden die Produkte reihenweise abgeschoben und als komplette Lage in die Umverpackung gesetzt. Durch die elektromechanischen Linearachsen eignet sich diese Vorsammlung optimal für die vollautomatische Verstellung.
Multistep-Vorsammlung
Die Multistep ist eine zweizügige Fächerkette in der die Produkte einzeln vorgesammelt und blockweise entnommen werden. Sie stellt damit die ideale Lösung für empfindliche, wenig staufähige Produkte dar und eignet sich zudem hervorragend zum Aufrichten von flach einlaufenden aber vertikal einzupackenden Produkten.
Schneckenvorsammlung
Insbesondere staufähige Produkte, wie zum Beispiel speziell geformte Triggerflaschen, können durch die Schneckenvorsammlung – die Produkte werden durch die rotierende Schnecke vortransportiert – optimal für den Packer vorgruppiert und bei Bedarf um 90° gedreht werden. Diese Vorsammlung eignet sich auch optimal für den Produkttransport im Trägersystem.
Kammvorsammlung
Die Produkte werden reihenweise in die Kanäle des Kamms gefahren, der anschließend solange weiter taktet, bis die Lage komplett ist. Nach der Produktentnahme durch den Greifer taktet das System genauso zurück und die Produktlage wird aus der anderen Endlage entnommen.
